برج شبکه چهار پا لوله ای

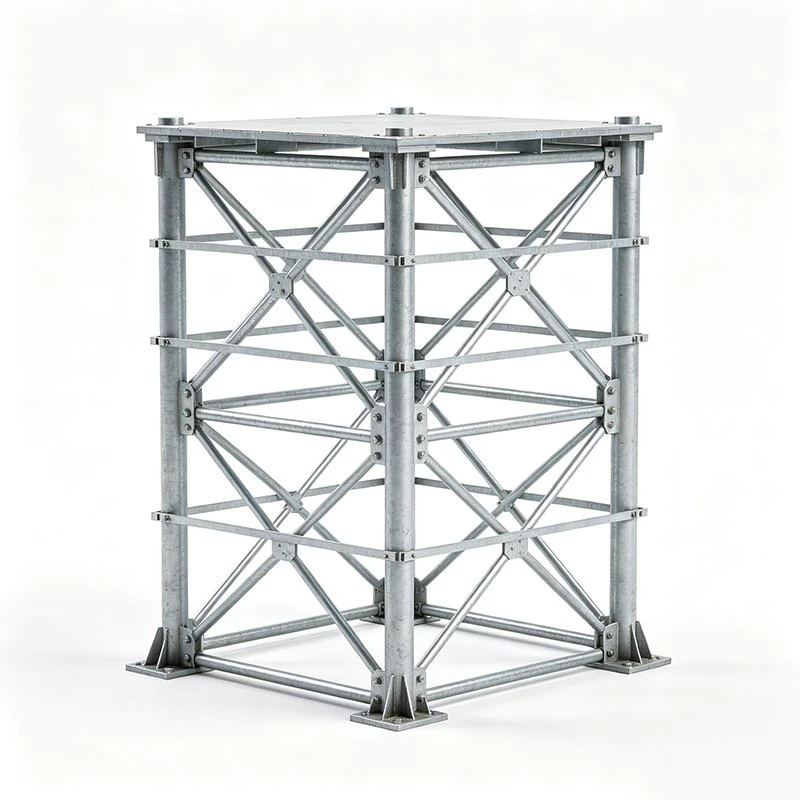

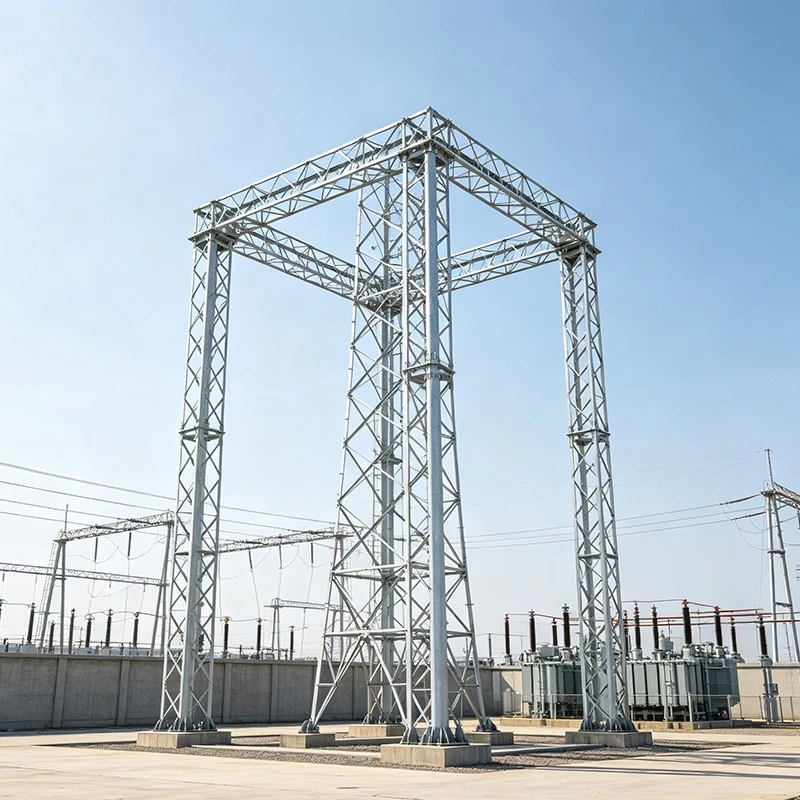

برج شبکه چهار پایه لوله‌ای از چهار پایه اصلی پشتیبانی لوله‌ای همراه با اعضای شبکه استفاده می‌کند. این چیدمان بدنه برج، عرض پایه و موقعیت پا را به وضوح مشخص می کند.



برج را می توان برای موقعیت های مماس، کشش، زاویه، ترمینال و گذرگاه استفاده کرد. بازوهای متقاطع و نقاط اتصال هادی را می توان برای خطوط انتقال یک مدار-، دو مدار- یا چند مدار-پیکربندی کرد.



زاویه خط را می توان بین 0 تا 90 درجه طراحی کرد. ارتفاع کل، عرض پایه، طول بازو متقاطع و ابعاد تک تک پاها با توجه به موقعیت برج و طرح فونداسیون تعیین می شود.



این فرم سازه ای برای دشت ها، خطوط کوهستانی و مکان هایی که چهار پی دارای ارتفاعات مختلف هستند مناسب است.

ارتفاع اسمی معمول بین 12 تا 36 متر است. طرح‌های نابرابر{3}}پایه‌ها به تک تک پایه‌های برج اجازه می‌دهند تا سطوح مختلف پایه را در زمین شیبدار مطابقت دهند.

دهانه های افقی معمولی 250-500 متر و دهانه های عمودی معمولی 300-600 متر هستند. این سازه می تواند از هادی های LGJ-185، 240، 300، 400 و 500 پشتیبانی کند. رشته فولادی GJ یا سیم زمین نوری OPGW را می توان در پیکربندی خط گنجاند.

هر یک از چهار پایه را می توان با توجه به موقعیت برج و محل پی شناسایی کرد. در طول تولید، ستون‌های اصلی، بازوهای متقاطع، اعضای شبکه و قطعات اتصال بر اساس شماره برج، موقعیت پایه و مشخصات جزء گروه‌بندی می‌شوند.

ارتفاع برج‌ها، مدارها و ترکیب‌های پایه‌های مختلف ممکن است در یک سفارش پروژه تولید شوند.

برج شبکه ای لوله ای چهار پایه می تواند از فولاد Q235B، Q355B یا Q345B استفاده کند. Q420B را می توان برای انواع برج های سنگین-انتخاب کرد. ممکن است از مواد{7}}مشخص شده پروژه نیز استفاده شود.

پارامترهای ساختاری می توانند سرعت بادهای پایه 23.5 متر بر ثانیه، 27 متر بر ثانیه و 31 متر بر ثانیه را پوشش دهند. ضخامت یخ می تواند از 5 تا 50 میلی متر برای شرایط یخ سبک، متوسط ​​یا سنگین متغیر باشد. طراحی لرزه ای را می توان برای شدت های سایت 6-8 درجه پیکربندی کرد.

لوله های فولادی و اجزای منطبق با حفاری لیزری یا پانچ برش و پردازش می شوند. اتصالات از پیچ‌های استحکام بالا درجه 6.8 یا درجه 8.8 استفاده می‌کنند.

ساختار کاملاً-گالوانیزه غوطه ور گرم دریافت می کند. ضخامت روکش معمولی روی حداقل 85 میکرومتر است، در حالی که حفاظت قوی‌تر را می‌توان برای مناطق ساحلی و{3}}نمک-پاشش زیاد مشخص کرد.

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. از تولید بر اساس نقشه های مشتری یا نمونه های اولیه فیزیکی پشتیبانی می کند. خدمات OEM و ODM در دسترس هستند.



• این شرکت تیم تحقیق و توسعه خود را دارد. پرسنل فنی، برنامه ریزی تولید و کیفیت، چهار-بعد پا، ترکیبات نابرابر-پا، و مجموعه کامل اجزا را هماهنگ می کنند.



• حداقل مقدار سفارش 1 تن است. مدل‌ها یا ابعاد مختلف را می‌توان در یک سفارش ترکیب کرد.-بازرسی خود فرآیند و نمونه‌برداری نیمه{4}} محصول در طول تولید انجام می‌شود. کمیت اجزا و قطعات منطبق دوباره در طول بسته بندی بررسی می شود.

• پیشرفت تولید را می توان با عکس یا فیلم گزارش کرد. بسته‌بندی صادراتی برای پشتیبانی از پروژه‌هایی که شامل چندین نوع برج، ترکیب پایه‌ها و دسته‌های تحویل هستند، تقویت بیشتری دریافت می‌کند.
